UV解胶机、晶圆切割后的UV膜剥离

 UV解胶机、晶圆切割后的UV膜剥离

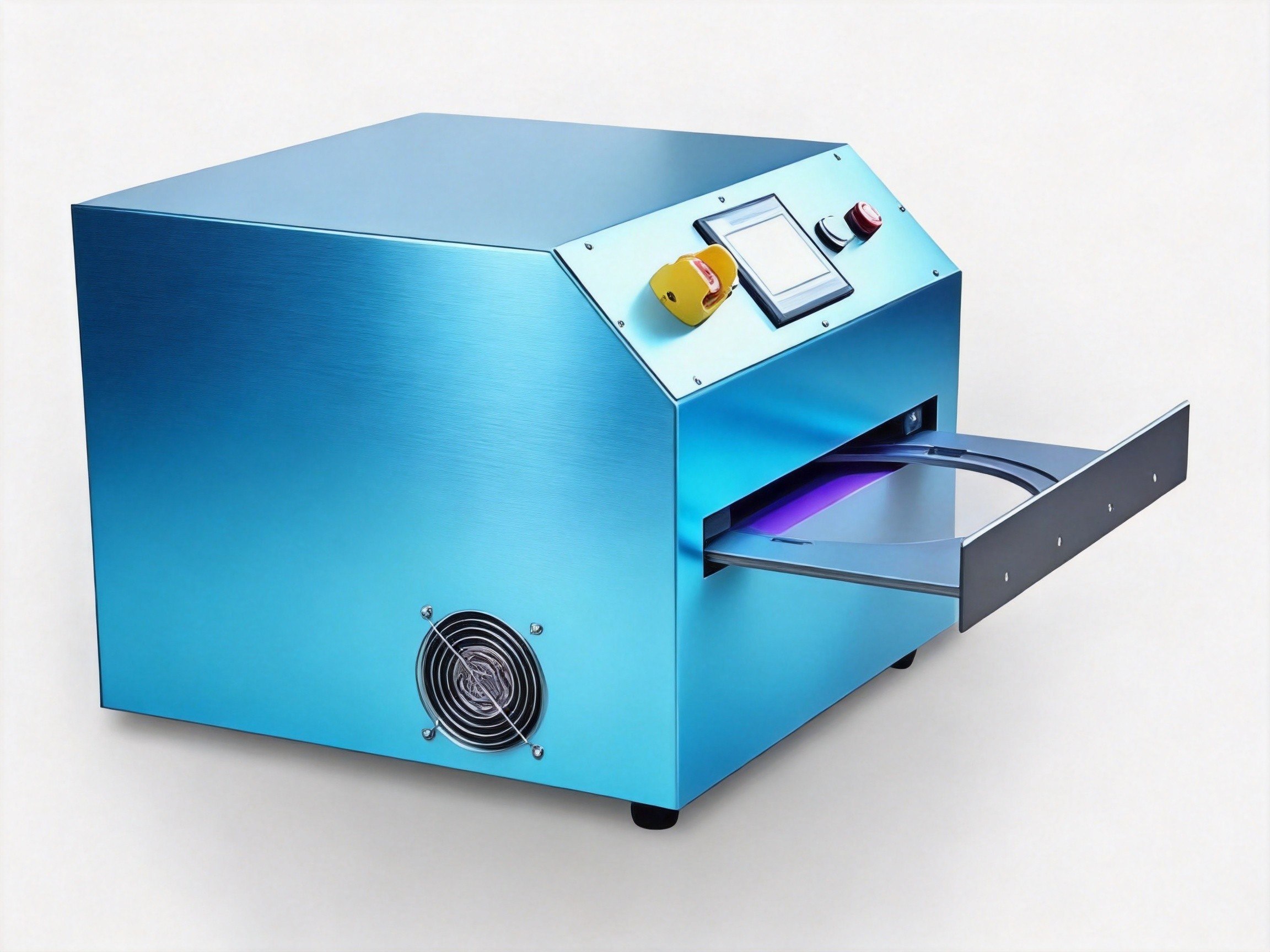

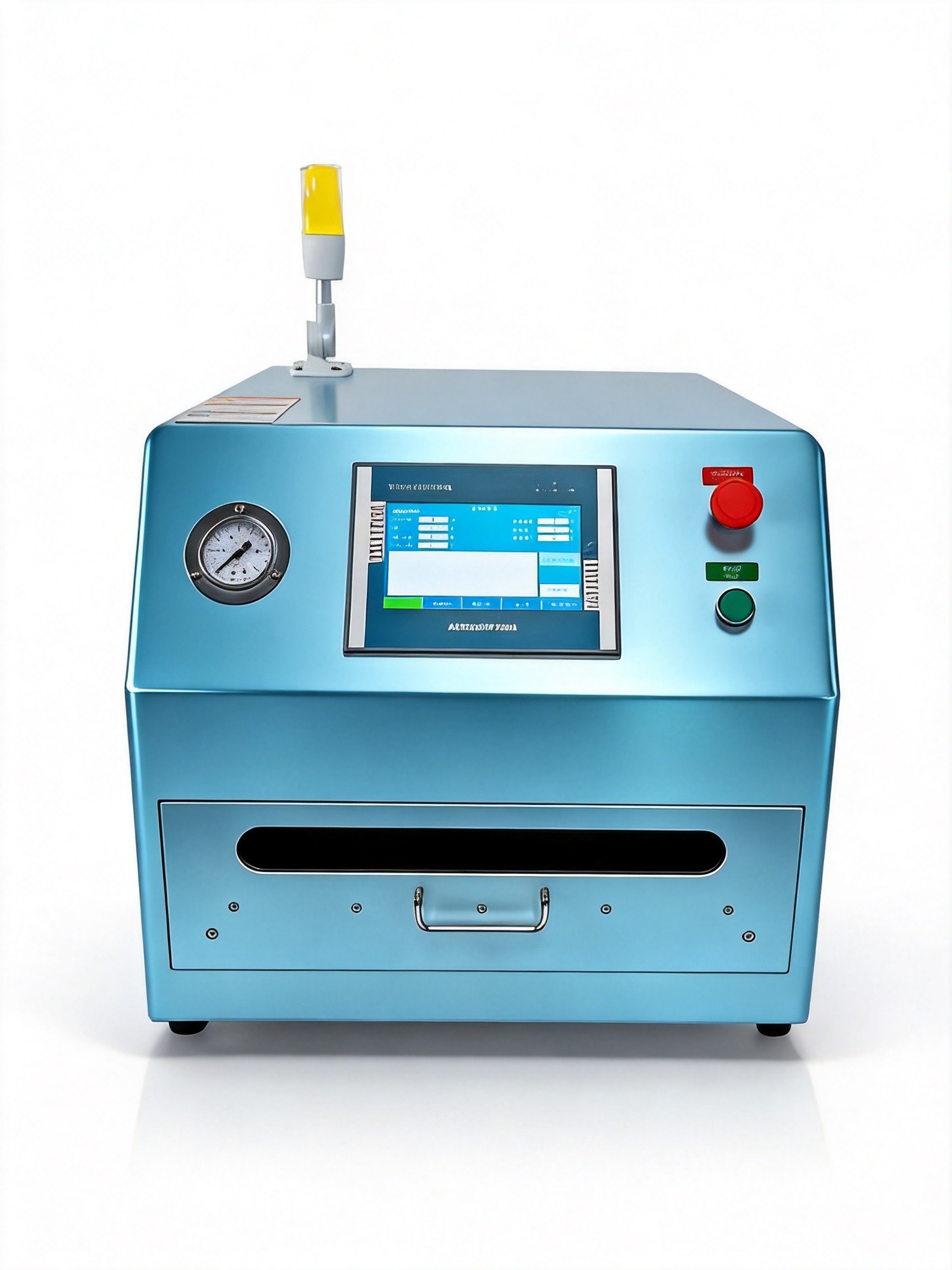

针对晶圆切割后的UV膜剥离，核心设备是 UV解胶机。它的任务不是“去除”胶水，而是通过特定波长的紫外线照射，触发胶层内部的化学反应，使其粘性急剧下降（通常降低90%以上），从而实现芯片的无损、无残胶剥离。

💡 UV解胶机核心工作原理

UV膜通常由PET基材、UV胶层和离型膜三层构成。解胶的关键在于中间的UV胶层，其中含有光引发剂。

1. 光化学反应：当特定波长（主流为365nm或385nm）的UV光照射胶层时，光引发剂被激活，产生自由基或离子。
2. 分子链变化：这些活性基团会引发胶层高分子链的断裂或交联结构破坏，导致分子间作用力迅速减弱。
3. 粘性骤降：经过数秒至数十秒的照射，胶层的剥离力可从初始的10N/25mm以上骤降至0.1N/25mm以下，芯片便可轻松从膜上拾取。
4.

⚙️ 关键设备参数与选型要点

选择UV解胶机时，应重点关注以下技术指标，它们直接决定了剥离的良率和效率：

表格

🏭 典型工艺流程

在晶圆切割后，UV膜剥离并非孤立步骤，而是一个连贯的工艺链：

1. UV解胶：将切割后的晶圆送入解胶机，在受控的UV光照下完成粘性转换。
2. 扩膜 (Die Expand)：解胶后的晶圆被转移到扩膜机，通过机械拉伸使膜面积增大，从而拉大芯片之间的间距，为后续拾取做准备。
3. 芯片拾取 (Die Pick-up)：自动化设备从扩膜后的晶圆上，将单个芯片无损地拾取并转移到封装基板或料盒中。

⚠️ 常见异常与对策

在实际生产中，可能会遇到以下问题，需从设备和工艺两方面排查：

• 残胶/白雾

  • 原因：UV能量不足、光照不均、膜材过期或存储不当、晶圆表面有污染。
  • 对策：增加照射能量或时间；检查灯珠老化情况，确保光照均匀度；更换合格膜材；揭膜前用等离子体清洗晶圆表面。

• 芯片崩边/碎裂

  • 原因：解胶不彻底导致拾取时拉扯力过大；扩膜力度或速度不当；晶圆本身过薄且无边缘支撑。
  • 对策：优化UV照射参数，确保充分解胶；调整扩膜机的PID温控和拉伸行程；对超薄晶圆（≤50μm）考虑采用TAIKO等保留边缘支撑的工艺。

• 静电损伤 (ESD)

  • 原因：高速剥离膜材产生摩擦静电；设备接地不良；环境湿度过低。
  • 对策：确保设备良好接地；在解胶和扩膜区域增加离子风机；控制车间湿度在40-60%。
