晶圆减薄贴膜机是半导体先进封装和超薄晶圆后道加工中的关键集成化设备。它的核心价值在于将晶圆背面减薄、抛光去应力、清洗、贴膜、撕膜等多个工艺环节集成在一个系统内，实现全流程自动化作业。

这种一体化设计的主要优势是

显著降低超薄晶圆（如25-100μm）在工序间搬运的次数

，从而有效减少因翘曲、污染或机械应力导致的破片风险，提升整体良率和生产效率。这对于HBM、Chiplet、2.5D/3D集成、Fan-out等对晶圆厚度要求极高的先进封装工艺至关重要。

⚙️ 核心工艺流程

晶圆减薄贴膜并非简单的“贴胶带”，而是一个精密的力学与热学平衡过程，主要包含以下步骤：

1. 真空吸附与对位：利用真空吸盘吸附晶圆，配合CCD视觉或机械寻边系统，确保晶圆与支撑环（Frame）的同心度，通常要求偏差小于±50μm。
2. 张力控制与铺膜：将胶膜（如蓝膜、UV膜）拉伸并固定在支撑环上，保证张力均匀，无褶皱或松弛。
3. 压合与排气：这是最关键的一步。通过防静电硅胶滚轮从中心向边缘滚压，或在真空腔体内利用气囊均匀施压，将空气完全排出，杜绝气泡产生。气泡是导致后续切割崩边的头号杀手。
4. 温控固化（可选）：部分胶膜需要加热至60~80℃以激活粘性，使膜材分子重排，提升切割时的固定稳定性。
5. 自动裁切：贴合完成后，刀具沿支撑环外圈自动切除多余膜材，保证边缘整洁，废膜自动收卷。
6. 定位：背磨（Back Grinding）前道设备，在晶圆正面（器件面）贴 BG 保护膜（UV 膜 / 蓝膜），保护芯片电路，然后送去研磨减薄背面硅层，属于半导体封测前道减薄工序核心设备，行业常简称BG 贴膜机
7.

一、核心作用

1. 正面保护：研磨时砂轮打磨晶圆背面，膜层挡住研磨水、粉尘、机械应力，保护正面电路、焊盘不划伤、不崩边；超薄晶圆（20~80μm）减薄后极易碎裂，这层膜同时起到刚性支撑，防止翘曲破片全国科技企...
2. 固定 + 应力缓冲：贴膜后晶圆被真空台 + 压辊固定，研磨过程减少晶粒崩裂；
3. 后续兼容：减薄完成后撕除 BG 膜，再进行背面金属化、划片等工序。

⚠️区分：BG 减薄贴膜 = 贴正面保护膜（研磨前）；划片贴膜 = 减薄之后，在晶圆背面贴 UV / 蓝膜 + 晶环，用于切割，很多客户会把两者混淆。

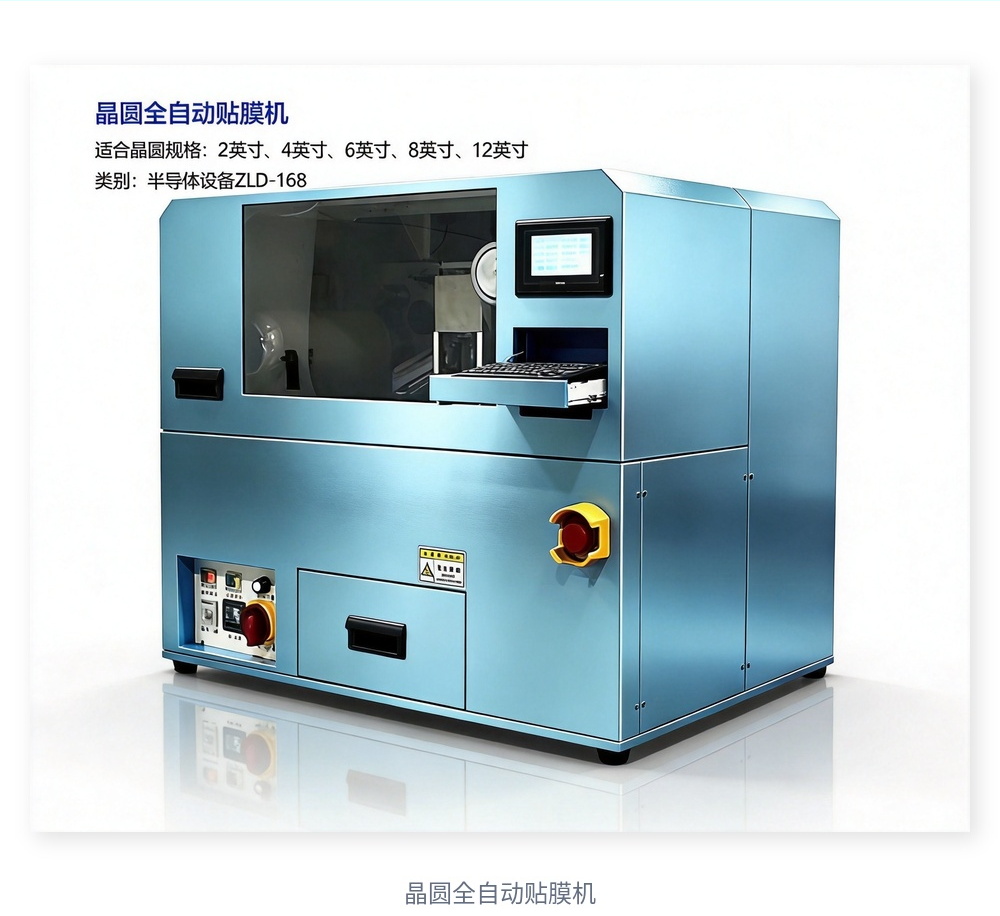

二、设备分类

表格

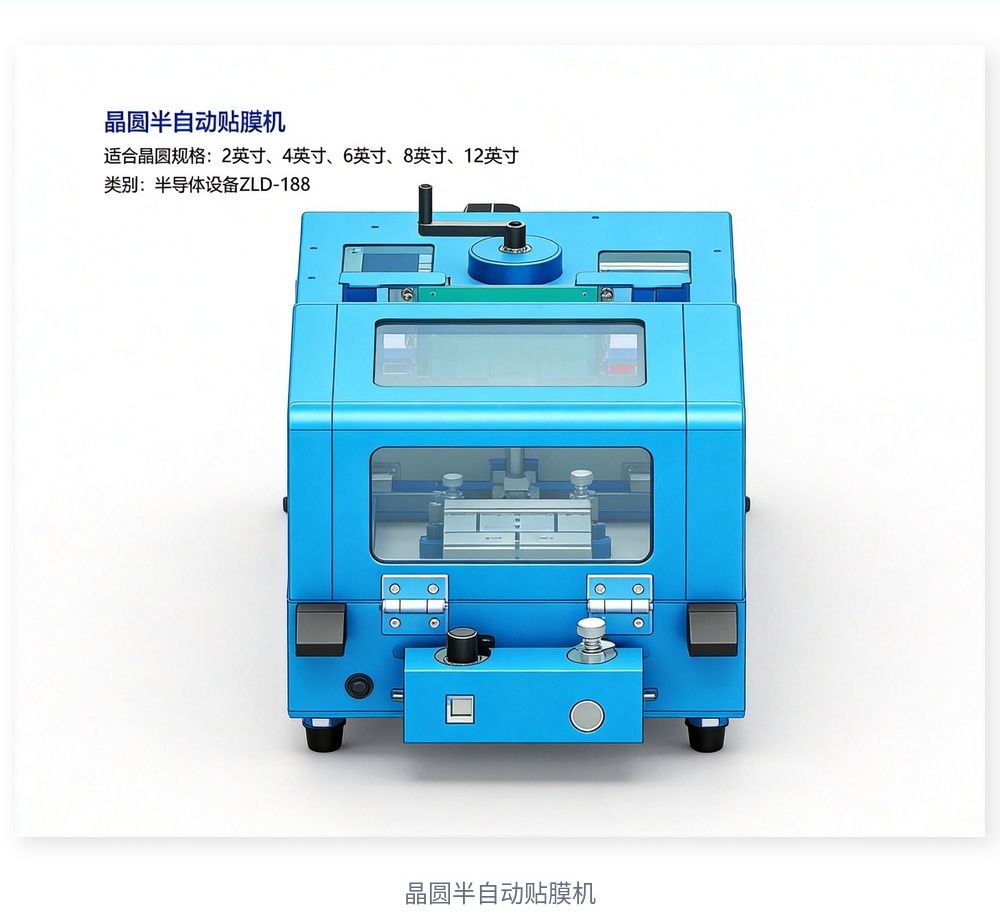

三、标准工艺流程（半自动 BG 贴膜）

1. 晶圆正面朝上放置在防静电真空台，真空吸附定位，离子风消除静电
2. 保护膜卷材放卷，剥离离型膜，预拉展（消除褶皱）
3. 硅胶压辊恒压匀速滚压，把膜平整贴合在晶圆器件面（核心难点：无气泡、无褶皱、边缘溢胶可控）
4. 环切刀沿晶圆外缘裁掉多余膜材（部分机型带加热刀，适合厚膜）
5. 真空释放，取出贴好膜的晶圆，送入晶圆减薄机（背磨）
6. 减薄研磨完成后，再撕除 BG 保护膜

四、核心硬件单元（设备关键）

1. 真空吸附台盘：特氟龙防静电涂层，高精度平面度，保证晶圆不变形；带加热温控，调节膜的粘性适配不同工艺
2. 压膜滚轮组件：防静电硅胶辊，压力、行走速度可调；平行度直接决定气泡、褶皱良率（你前面关注的 UV 膜贴合良率关键点）
3. 膜放卷 + 预张紧机构：控制膜张力，避免贴膜拉伸不均、晶圆翘曲
4. 环切刀组：圆周刀 + 横切刀，解决 Notch 定位边切割不干净问题；可选加热刀
5. 除静电系统：离子风棒 + 防静电台面 / 滚轮，防止静电击穿器件（ESD 是高频失效点）
6. PLC + 触摸屏：压力、温度、速度参数存储，配方管理，方便不同膜材切换

五、常用膜材选型（BG 减薄用）

1. BG UV 减粘膜：超薄晶圆首选，研磨前强粘；减薄后 UV 照射降粘，撕膜残胶少；适合 50μm 以下薄硅片；
2. BG 蓝膜（普通压敏膜）：成本低，常温稳定；适合 > 100μm 厚晶圆；缺点：撕膜应力大，超薄片容易崩片、残胶风险更高；

划片 UV 膜≠BG 保护膜，BG 膜要耐受背磨冷却水 + 研磨高温，基材耐温要求更高。

六、常见工艺不良（生产痛点）

1. 气泡：台盘脏、膜张力不均、滚轮压力不均；是最常见报废原因；
2. 褶皱：膜预张力不足、台盘温度不合适；
3. 边缘溢胶：压辊压力过大、膜材选型不对；
4. 残胶：膜胶体系不匹配、撕膜温度 / UV 曝光参数异常；
5. 静电损伤：离子风失效，低耐压芯片直接漏电报废；
6. 晶圆崩边：贴膜后晶圆存在微小应力，研磨放大缺陷。
