晶圆扩膜机2026款-ZLD05

晶圆扩膜设备（Wafer Expander / Die Expander）
         半导体后道封装划片（Dicing）后专用设备，把贴在胶膜上、已切割成小芯片（Die）的晶圆均匀向外拉伸，增大芯片间距，防止取片时碰撞崩边，便于固晶、分选、测试。

别名：扩晶机、晶片扩张机、扩膜机、蓝膜扩张机、LED 扩晶机。适用：3/4/6/8/10/12 英寸硅晶圆、玻璃晶圆、陶瓷基板、LED 芯片等。

二、核心工作原理（最关键）

划片后芯片之间只有极窄刀痕（约 20–50μm），几乎相连，直接取片极易崩边、掉角、裂纹。

扩膜原理 = 加热软化胶膜 + 同心圆均匀顶伸 + 机械固定。

1. 加热：工作台加热到40–80℃（常用60℃），蓝膜 / UV 膜变软、延展性变好。
2. 中心顶起：伺服 / 气动驱动中间顶环上升，从膜中心垂直向上顶，膜被均匀向外拉伸。
3. 圆周同步扩张：膜呈同心圆放射状拉伸，芯片间距从50μm扩大到200μm–1mm，整面均匀，无局部应力集中。
4. 压环固定：上压环下压，把拉伸好的膜固定在 ** 扩晶环（子母环）** 上，保持张力。
5. 冷却定型：降温后膜弹性恢复，间距固定，芯片分离且不回弹。

核心指标：扩张均匀性（同心圆误差＜0.1mm）、张力一致性、温控精度（±1℃）。

三、整机详细结构（拆解到零件）

1. 机架与底座

• 材质：铝合金 / 不锈钢，高刚性、防变形、防震动。
• 结构：一体式铸件或型材焊接，底部带水平调节脚杯 + 防震垫。
• 作用：保证长期反复升降不变形，扩张精度稳定。

2. 精密升降驱动系统（心脏）

分两种主流方案：

（1）伺服电机 + 滚珠丝杆（高端 / 自动）

• 伺服电机：200W–750W，闭环控制，定位精度 **±0.01mm**。
• 滚珠丝杆：C5 级精密丝杆，配合直线导轨，升降平稳、无卡顿。
• 行程：10–60mm（可定制）。
• 速度：0.5–5mm/s可调，慢速扩张防膜撕裂。

（2）气动气缸（手动 / 经济型）

• 气缸：Φ50–Φ100mm，带调速阀，升降速度可调。
• 压力：0.4–0.6MPa，需外接气源。
• 特点：成本低、结构简单，但精度略低（±0.5mm）、重复性差。

3. 加热工作台（温控核心）

• 材质：铸铝 / 不锈钢，表面硬质阳极氧化，耐磨、导热均匀。
• 加热元件：陶瓷加热片 / 铸铝加热管，功率200–400W。
• 温控范围：室温–80℃，常用55–65℃。
• 温控精度：±1℃，PID 智能控温，防止局部过热导致膜老化。
• 真空吸盘：工作台面分布真空孔，吸附胶膜，防止滑动、起皱。

4. 压环与扩晶环组件（关键工装）

（1）扩晶环（子母环）

• 内环（顶环）：不锈钢 / 工程塑料，直径略小于晶圆，负责从中心顶膜。
• 外环（固定环）：不锈钢，直径大于晶圆，配合上压模固定膜边缘。
• 尺寸：对应3–12 英寸晶圆，如 8 寸外环Φ249mm、内环Φ227mm。

（2）上压模（压环机构）

• 驱动：气缸 / 伺服，垂直下压，压力50–200N可调。
• 材质：不锈钢，同轴度＜0.05mm，保证压合均匀、不偏斜。
• 功能：把拉伸好的膜压紧在扩晶环上，锁定张力，防止回弹。

5. 控制系统（大脑）

• 硬件：PLC（三菱 / 西门子）+ 触摸屏（7–10 寸）。
• 控制功能：
  • 扩张高度、速度、温度参数化设定。
  • 多组工艺配方存储（如 6 寸蓝膜、8 寸 UV 膜一键调用）。
  • 自动 / 手动模式切换。
  • 异常报警：超温、过载、气压不足、真空异常。
• 高端机型附加：
  • 视觉定位：CCD 相机自动识别晶圆中心，偏心自动校正。
  • 角度旋转：工作台可360° 旋转，调整芯片角度，便于后续取片。
  • 自动上下料：机械臂自动取放晶圆框，适配量产线。

6. 辅助组件

• 真空系统：小型真空泵，提供 **-0.08MPa** 真空，吸附胶膜。
• 气动系统：过滤器、调压阀、油雾器，稳定气压。
• 安全防护：安全光栅、急停按钮、防护罩，防止夹手、异物进入。
• 散热风扇：控制箱散热，保证电子元件稳定。

四、设备类型与对比（选型必看）

1. 手动扩膜机（经济型）

• 驱动：纯气动，人工控制升降、压合。
• 操作：手动放环、放膜、盖环、按按钮升降、手动取片。
• 精度：±0.5mm，温度 **±2℃**。
• 产能：50–100 片 / 天。
• 适用：实验室、小批量、研发、低预算。

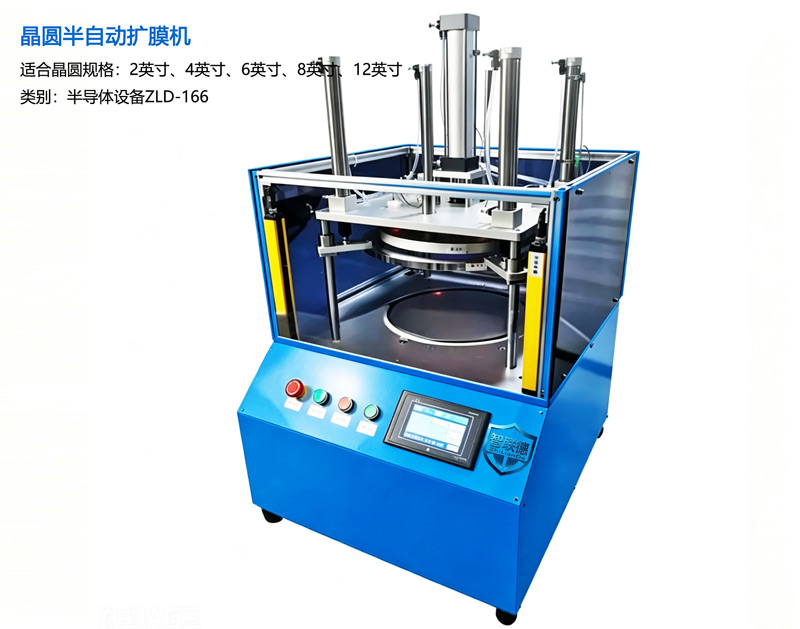

2. 半自动扩膜机（主流量产型）

• 驱动：伺服 + 气动，PLC 一键自动完成加热→扩张→压环→复位。
• 操作：人工上下料，自动扩膜。
• 精度：±0.1mm，温度 **±1℃**。
• 产能：200–500 片 / 天。
• 适用：中小批量量产、LED、分立器件、消费电子芯片。

3. 全自动扩膜机（高端 / 大规模量产）

• 驱动：全伺服 + 视觉 + 机械臂，自动上下料、定位、扩膜、切膜、下料。
• 操作：无人值守，连线生产。
• 精度：±0.05mm，温度 **±0.5℃，角度精度±0.1°**。
• 产能：1000–3000 片 / 天。
• 适用：12 寸晶圆、先进封装、汽车电子、高可靠芯片。


五、详细工艺流程（一步步拆解）

1. 准备阶段

1. 开机，预热10–15 分钟，设定温度55–65℃。
2. 检查气压0.4–0.6MPa、真空 **-0.08MPa**、温度正常。
3. 选择对应晶圆尺寸的扩晶环（内环 + 外环）。

2. 上料

1. 工作台下降到最低位，上压模升起。
2. 放置内环在工作台中心。
3. 取划片后的晶圆（胶膜朝上，芯片朝下），居中平铺在内环上，真空吸附固定。
4. 盖上外环，对齐内环。

3. 自动扩膜（半自动 / 自动）

1. 按 “启动”，工作台匀速上升（速度 1–3mm/s）。
2. 胶膜被中心顶起，均匀向外扩张，芯片间距逐渐拉大。
3. 上升到设定高度（如20mm，对应间距500μm），停止上升。
4. 上压模下压，把膜压紧在扩晶环上，保持5–10 秒定型。
5. 上压模升起，工作台下降复位。

4. 下料与后处理

1. 取出扩好膜的晶圆框。
2. 修剪多余膜边，避免边缘粘连。
3. 检查：芯片间距均匀、无裂纹、无崩边、膜无破损。
4. 流入下道：固晶机 / 分选机。

七、适配胶膜类型

• 蓝膜（Dicing Blue Tape）：最常用，粘性中等、延展性好，适合硅晶圆。
• UV 膜（UV Release Tape）：UV 照射后粘性降低，适合薄晶圆、芯片易剥离。
• PVC 膜、PO 膜、EVA 膜：低成本，适合 LED、陶瓷基板等低价值产品。

八、常见问题与不良分析

1. 芯片间距不均：原因→工作台不平、压环偏心、温度不均；对策→调水平、校准同轴度、检查加热元件。
2. 芯片崩边 / 裂纹：原因→温度过低（膜硬）、扩张速度过快、顶环有毛刺；对策→升温、降速、打磨顶环。
3. 膜起皱 / 气泡：原因→真空不足、上料不平、膜拉伸不均；对策→检查真空、重新平铺、清洁工作台。
4. 膜撕裂：原因→温度过高、扩张过大、膜老化；对策→降温、减小行程、更换新膜。
5. 回弹（间距变小）：原因→压环压力不足、冷却时间不够；对策→加大压力、延长定型时间。

九、选型要点（避坑指南）

1. 晶圆尺寸：优先选可兼容3–12 寸的机型，便于后续升级。
2. 胶膜类型：蓝膜选55–65℃，UV 膜选50–60℃。
3. 产能需求：小批量→手动；中批量→半自动；大批量→全自动。
4. 精度要求：高端芯片（如汽车电子）→±0.05mm；普通芯片→±0.1mm。
